Module Relay 5VDC 1/2/4 Kênh High / Low

MODULE Relay 5VDC 1/2/4/8 Kênh High / Low -220V/10A
Module relay bản chất là dùng relay để điều khiển đóng mở, dùng điện áp nhỏ để kích mở điện áp lớn. Module relay 5VDC Có kích thước nhỏ gọn, tiện lợi và dễ sử dụng nên được sử dụng rất rộng rãi. Thường được dùng như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ, …)

Cách lắp module relay

Cách lắp module relay

Thông Số Kỹ Thuật Của Module Relay:
Nguồn đầu vào : 5 VDC
Chân IN: kích mở relay
Jump H/L level trigger: thiết lập mức điều khiển relay. Có 2 mức : HIGH / LOW.
Đầu ra:
COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
NO: chân thường mở
NC: chân thường đóng
Cách đọc thông số trên relay:
10A – 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
10A – 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
10A – 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
10A – 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.T
Hình vẽ sau sẽ cho ta cái nhìn dễ hơn về 3 chân đầu ra:

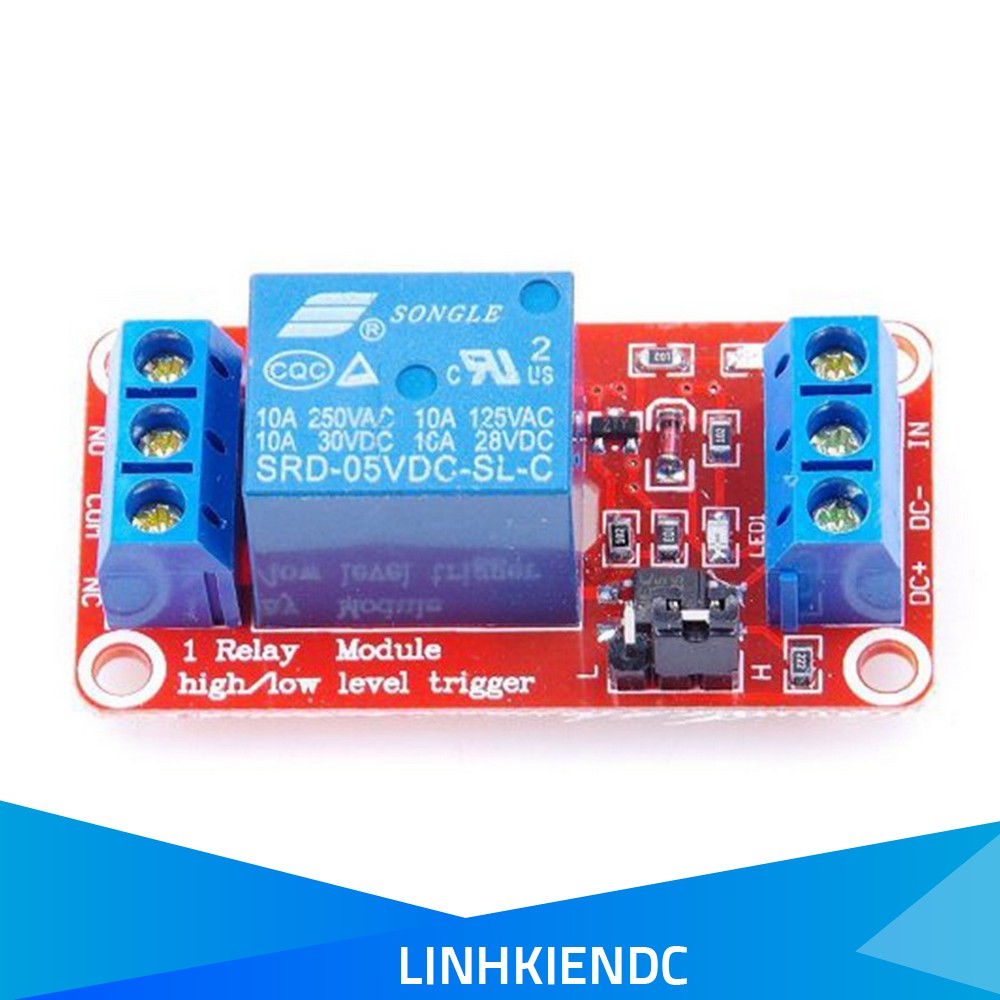

Relay 5VDC 1 Kênh

Module relay 4 kênh

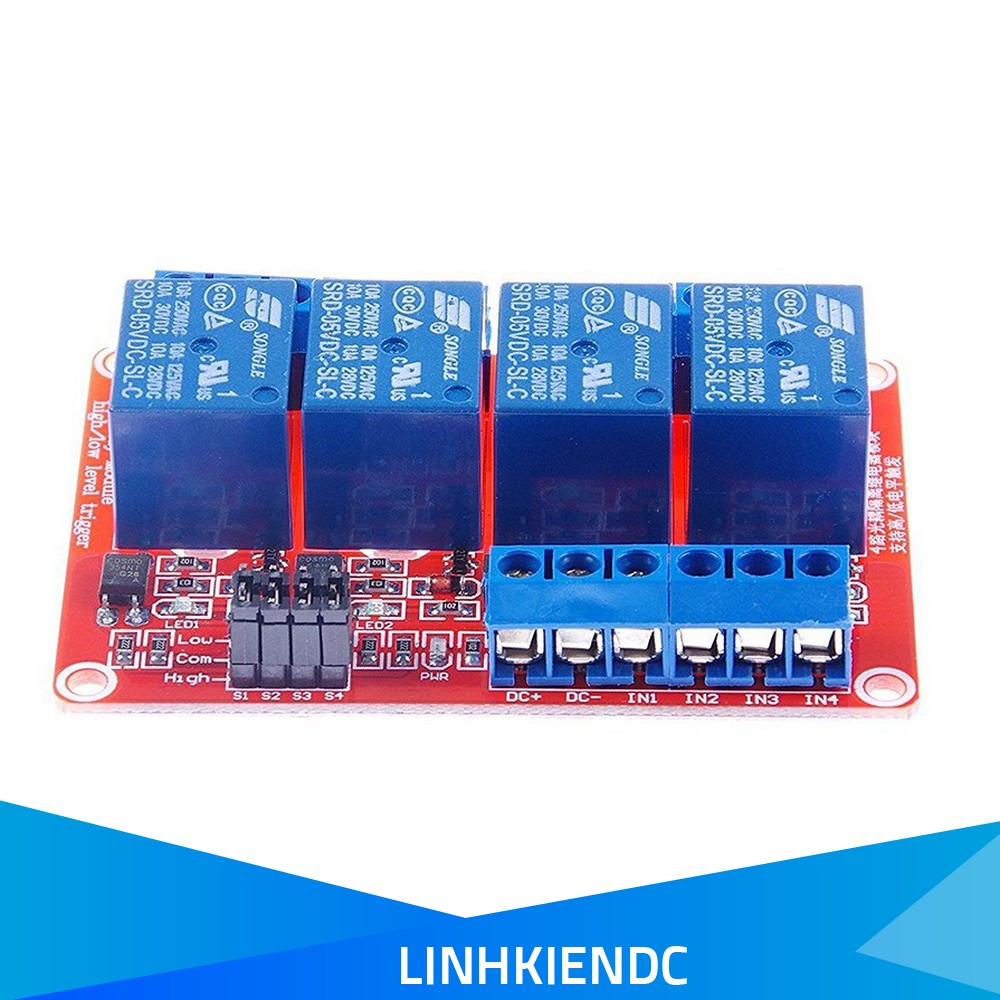

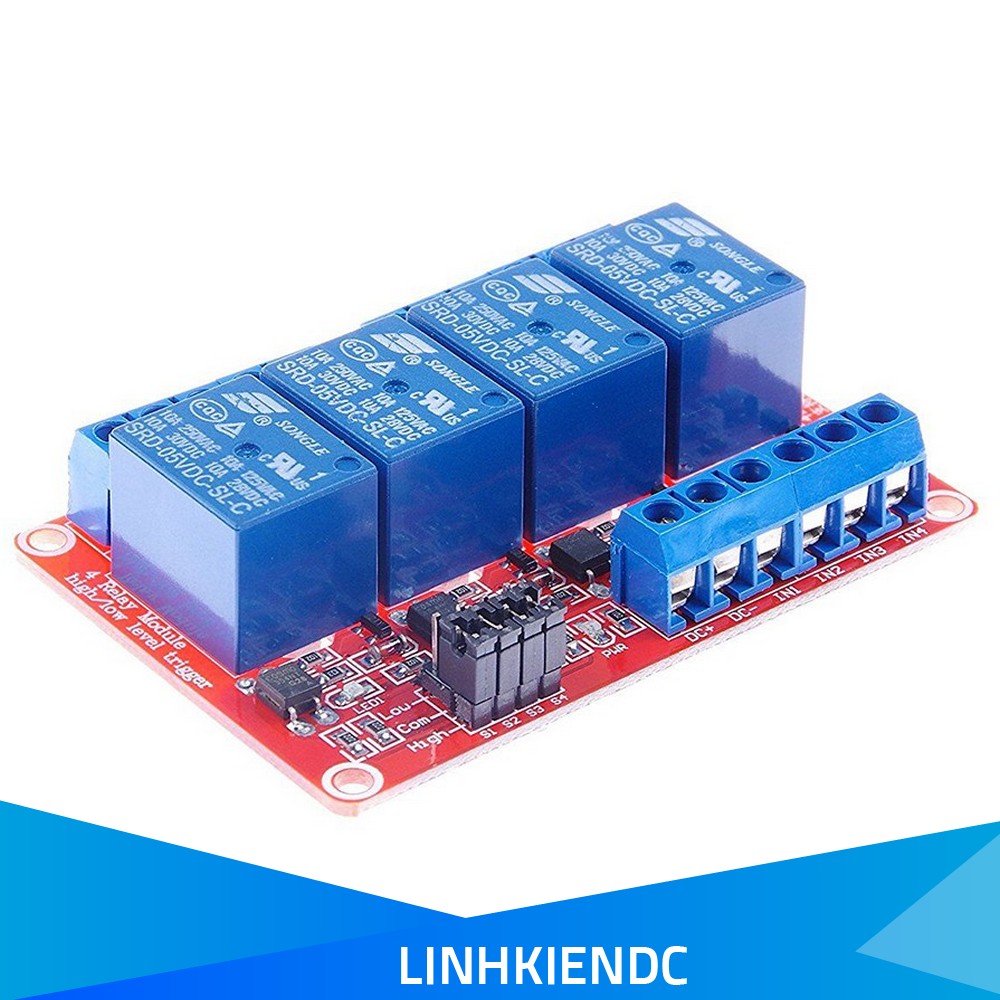

Module relay 4 kênh

Hướng Dẫn Sử dụng Module Relay
VD dùng tín hiệu hồng ngoại để điều khiển module relay 1 kênh

MODULE Relay 5VDC 1 Kênh

– Cài đặt chế độ điều khiển relay ở mức thấp ( Low )
———————–
